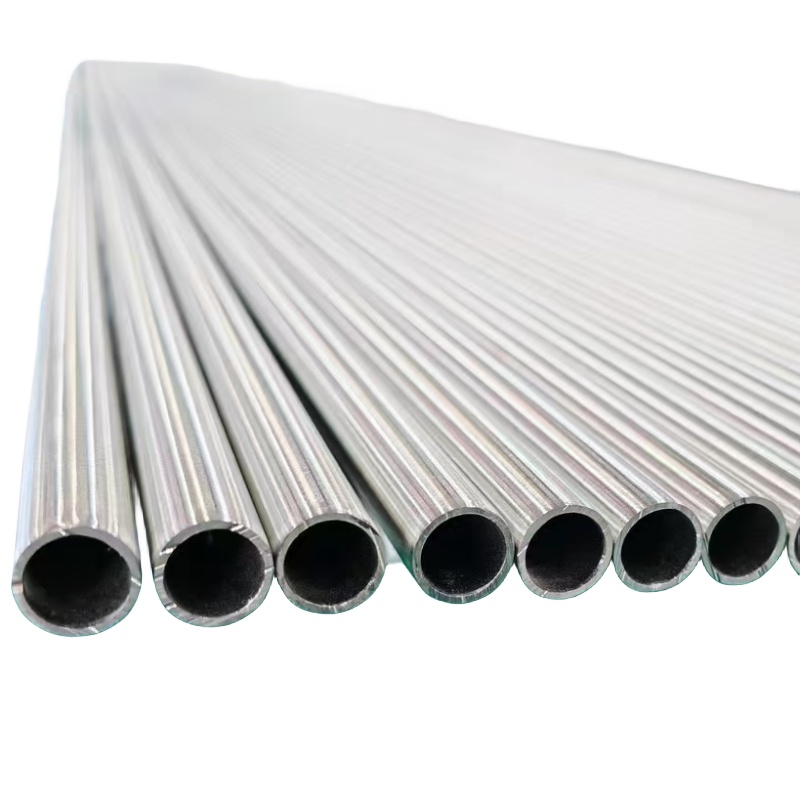

Hladni postupak nehrđajući čelik bešavna instrument cijev za mjerenje i upravljački protok

Hladni postupak nehrđajući čelik bešavna instrument cijev za mjerenje i upravljački protok

Instrumentacijske cijevi odnose se na cijevi ili cijevi koje se koriste za spajanje instrumenata s glavnim cjevovodima, s drugim instrumentima i uređajima ili na mjernu opremu.

Cijev za instrument od nehrđajućeg čelika je mjerni i upravljački uređaj na temelju principa mjerenja i široko se koristi u industrijskim i civilnim poljima. Njegov princip rada je mjerenje i kontroliranje protoka kroz razliku tlaka nastale kada tekućina prolazi kroz cjevovod. Postavite mjernu jedinicu u cjevovodu, izmjerite razliku tlaka fluida u jedinici, a zatim upotrijebite standardnu formulu izračuna protoka kako biste dobili brzinu protoka.

Budući da bi cijevi s instrumentima od nehrđajućeg čelika trebale imati pouzdanu otpornost na koroziju i toplinsku otpornost, austenitni nehrđajući čelici univerzalno su odabrani kao materijal za tlačne cijevi.

1. Najčešće korišteni materijali:

AISI & EN/DIN/ISO

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316ti, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Dupleks nehrđajući čelik

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

EN/DIN: 1.4462, 1.4410, 1.4539.

Popularni razred od nehrđajućeg čelika za cijevi s instrumentima je 304 / 304L i 316 / 316L.

2. Površinski završetak:

Vakuumsko svijetlo žarenje ili zaštitno svijetlo žarenje. Površinski završetak: mehanički polirani 320-grit ili 400-grit.

3. Dimenzionalne tolerancije:

O.D: ± 0,0,5 mm; W.t: ± 10%; ili na zahtjev kupca.

Klasifikacija i primjena scenarija cjevovoda instrumenata

1. plinovod

Plinski cjevovodi su cjevovodi koji se koriste za prijenos plinskih medija i obično se koriste u mjeračima protoka plina, predajcima tlaka i drugim instrumentima. Plinski cjevovodi karakteriziraju mali promjeri i brzi protok, koji zahtijevaju precizno mjerenje protoka i tlaka plina u cjevovodima. Plinski cjevovodi se široko koriste u industrijskim poljima poput petrokemijske, kemijske i proizvodnje kisika.

2. Tekući cjevovod

Tekuće cijevi su cijevi koje se koriste za prijenos tekućih medija, a ujedno su i jedna od najčešće korištenih vrsta instrumentnih cijevi. Tekući cjevovodi karakteriziraju veliki promjeri i spori protok. Stabilni protok i mjerenja tlaka tekućine u cjevovodu potrebna su kako bi se osigurao stabilan i pouzdan rad sustava. Tekući cjevovodi se široko koriste u poljima kao što su hidroenergetski stvaranje i obrada kanalizacije.

3. Parni cjevovod

Parne cijevi koriste se za transport parnih medija, a njihova glavna svrha je transport topline u industrijskim poljima, kao što su elektrane, tvornice tekstila itd. Pjevovode za pare karakteriziraju visoki dizajnirani tlak i temperatura. Potrebno je precizno izmjeriti protok, tlak, temperaturu i druge parametre pare u cjevovodu kako bi se osigurao normalan rad sustava.

4. Vakuum cjevovod

Vakuumski cjevovodi su cjevovodi koji se koriste za prijenos plinskih medija u visokim vakuumskim okruženjima. Uglavnom se koriste u visokotehnološkim poljima kao što su poluvodiči i fotonaponski. Karakteristika vakuumskih cjevovoda je da je tlak unutar cjevovoda vrlo nizak, što zahtijeva stroge zahtjeve za dizajnom i proizvodnjom, a istodobno se mora precizno mjeriti protok i tlak plina u cjevovodu.

Prev:No previous article
SLJEDEĆI:ASTM visoke precizno polirane cijevi od nehrđajućeg čelika za upravljački protok

Uvod

Artikal	Cijev/cijev od nehrđajućeg čelika
Standard	ASTM, JIS, AISI, GB, DIN, EN
Materijal	201,202,301,304,304L, 304N, XM21,304LN, 309S, 310S, 316.316ti, 316L, 316N, 316LN, 317.317L, 321.329, itd.
Površinski	2B/br .1/br.3/br.4/ba/8k/hl
Oblik	Okrugli, kvadratni, pravokutni, ovalni
Tip	Hladno valjana
Test	UT, ET, HT, RT, ECT i drugi prema standardu ili kao zahtjevi kupaca
veličina	Dužina	0,5-30 metara/prilagođeno
	Vanjski promjer	OD: 3,18 mm ~ 810mm WT: 0,2 mm ~ 40 mm
Vrijeme isporuke	U roku od 5-30 dana nakon primanja unaprijed plaćenog
Paket	Prema zahtjevima kupca

Proizvodni proces

Razvrstavanje površinskog nehrđajućeg čelika

Površinski	Značajka	Metoda proizvodnje	Uporaba
No.1	Srebrno bijela, dosadna	Vruće valjano do određene debljine	Ne treba imati sjajnu površinu
No.2d	Srebrno bijela	Nakon hladnog kotrljanja, toplinska obrada i kiseli su se provodili	Uobičajeni materijal, Drvo duboko crtanje
No.2b	Luster je jači od br.2d	Nakon tretmana br.	Uobičajeni materijal
Bajnica	Svjetlo kao šesnaestolje	Ne standardno, ali obično svijetlo žalosano površinsko završetak s visokom površinskom reflektivnošću.	Građevinski materijal, kuhinjski pribor
No.4	Samljeti	Polirana površina dobivena mljevenjem s remenom od 150 ~ 180#	Građevinski materijal, kuhinjski pribor
No.240	Fino mljevenje	Mljeveni s abrazivnim pojasom od 240#	kuhinjski pribor
No.320	Vrlo fino brušenje	Mljeveni s abrazivnim pojasom od 320# Strop	kuhinjski pribor
No.400	Sjaj je blizu BA	Mljevenje sa 400# poliranje kotača	Uobičajeni materijal, građevinski materijal, kuhinjski pribor
Hl	Mljevenje kose	Ima veliki broj zrna mahanja kada se koristi za mljevenje zrna (150 ~ 240#)	Zgrade, građevinski materijal
No.8	Ogledalo	Ogledalo je mljeveno s poliranjem kotača	Reflektor, ukrasni
