Debeli zidni zavarivani 304 cijevi od nehrđajućeg čelika koncentrični priključci reduktora

Debeli zidni zavarivani 304 cijevi od nehrđajućeg čelika koncentrični priključci reduktora

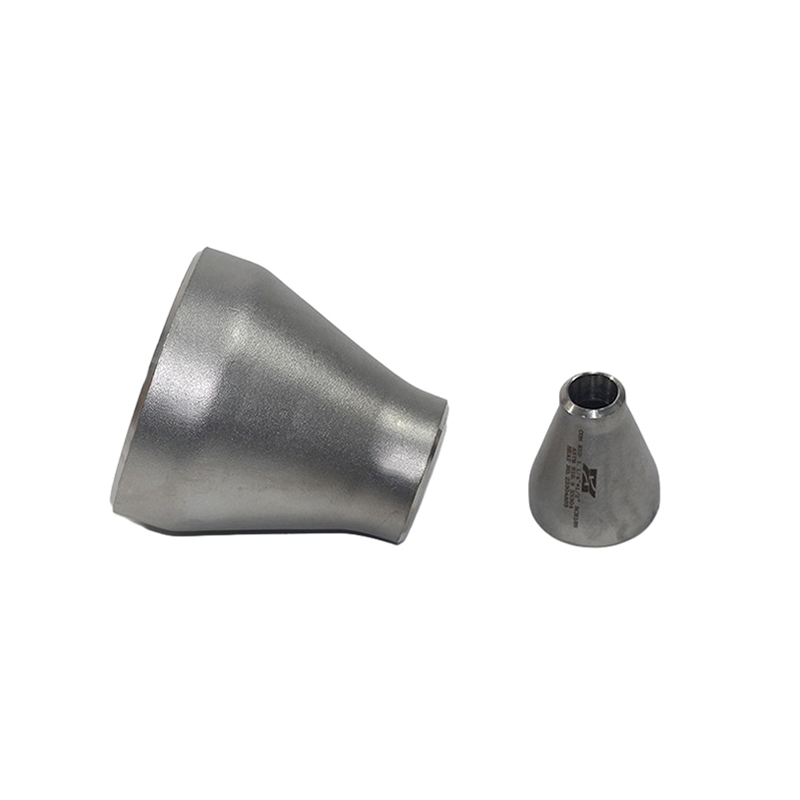

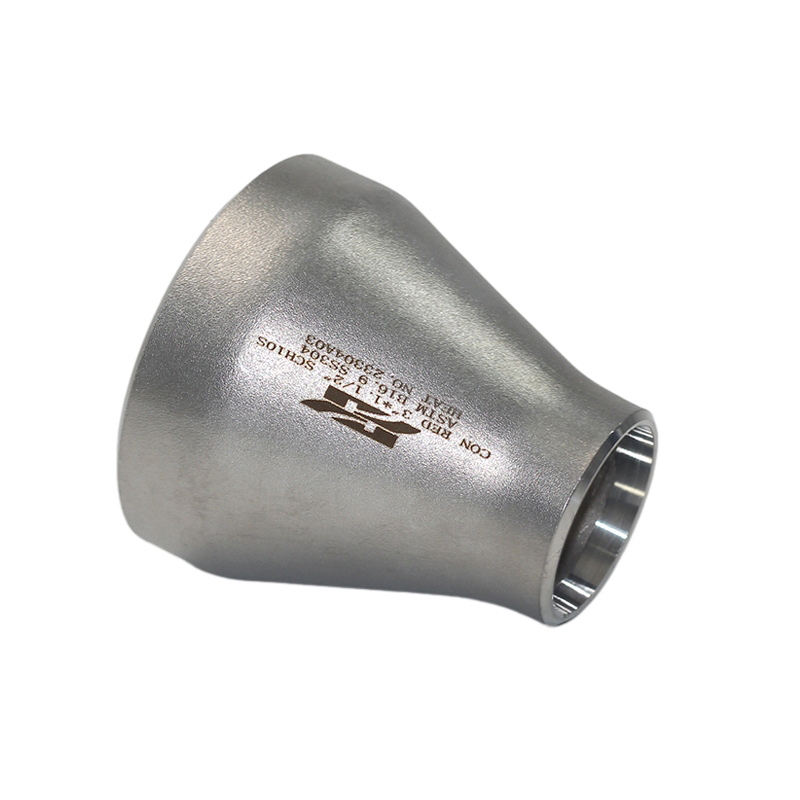

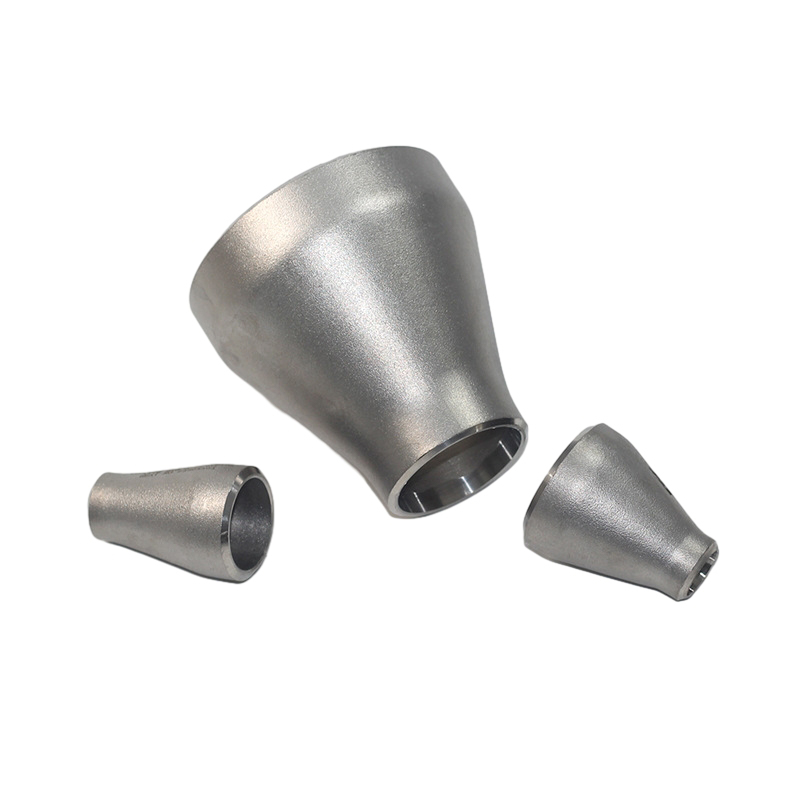

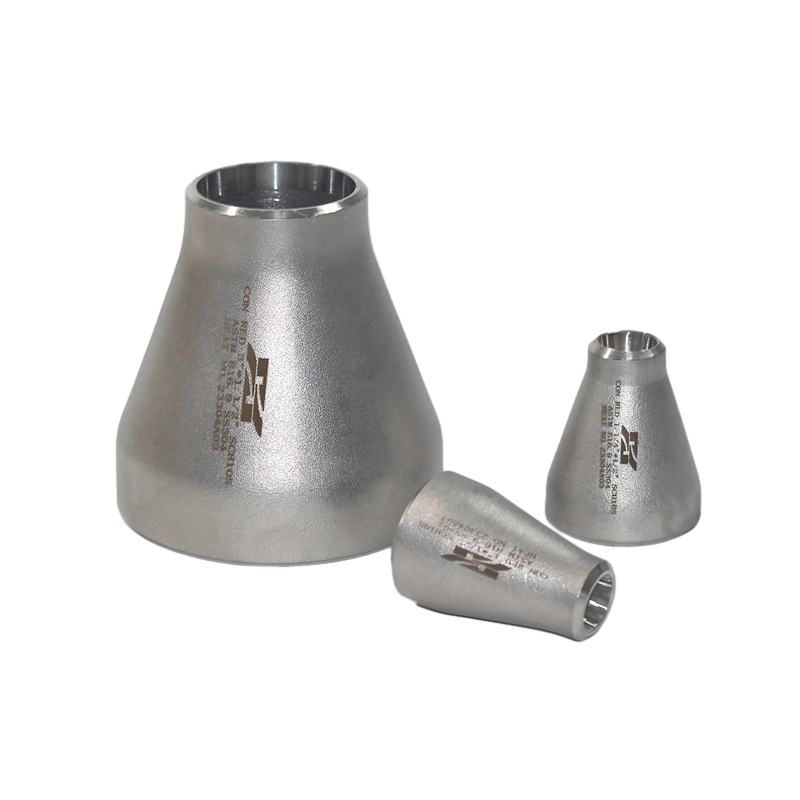

Koncentrični reduktor cijevi od nehrđajućeg čelika je ugradnju cijevi koja se sastoji od dvije cijevi različitih promjera, a središnje osi dviju cijevi su potpuno iste, tako da se naziva koncentričnim reduktorom i koristi se za spajanje cijevi različitih veličina.

Koncentrični reduktori od nehrđajućeg čelika sastoje se od cijevi s velikim vanjskim promjerom i glatkom vanjskom površinom i cijevi s malim unutarnjim promjerom. Priključci dviju cijevi potpuno su usklađeni i fiksirani zajedno zavarivanjem, utičnicama ili navojnim spojevima. Ova struktura omogućava koncentričnom reduktoru da glatko prenosi tekućinu u cjevovodnom sustavu i smanji otpor i tlak tekućine.

Koncentrični reduktori također su izrađeni od nehrđajućeg čelika, poput nehrđajućeg čelika od 304 ili 316. Budući da nehrđajući čelik ima otpornost na koroziju i otpornost na visoku temperaturu, pogodan je za prijenos i kontrolu različitih medija. Odabir desnog materijala od nehrđajućeg čelika osigurava trajnost i pouzdanost vašeg cjevovodnog sustava.

Koncentrično smanjenje cijevi cijevi obično se koriste u inženjerskim poljima kao što su hidroizolacija i poboljšana zaštita. Prednosti su stabilna veza, dobro brtvljenje i mogućnost izdržavanja velikih protoka. Također se često koristi u području hidroenergetskog inženjerstva u građevinarstvu. Na primjer, u sustavu za odvodnju kupaonice, kako bi se spojili odvodne cijevi različitih promjera, potrebno je upotrijebiti koncentrične pričvrsne cijevi za spajanje cijevi za spajanje i cijev za odvod

Prev:Visoka čvrstoća kovana 304 cijevi od nehrđajućeg čelika koncentrični priključci reduktora
SLJEDEĆI:No next article

Uvod

Koncentrični reduktori
Artikal	Koncentrični reduktori od nehrđajućeg čelika
Standard	ASME/ANSI B16.9, MSS SP-43, DIN 2605, JIS B2313
Materijal	304/304L, 316/316L, itd
Površinski	Pješčenje pijeska, kiseli riba, kotrljanje pijeska itd
Tip	CNC postupak završetka
veličina	3/4-18 ”
Vrijeme isporuke	U roku od 5-30 dana nakon primanja unaprijed plaćenog
Pakiranje	Slučajevi ili palete od šperploče ili prema zahtjevima kupaca
Prijava	Nafta, kemijska, snaga, plin, metalurgija, brodogradnja, gradnja itd. s

Jedinica: MM

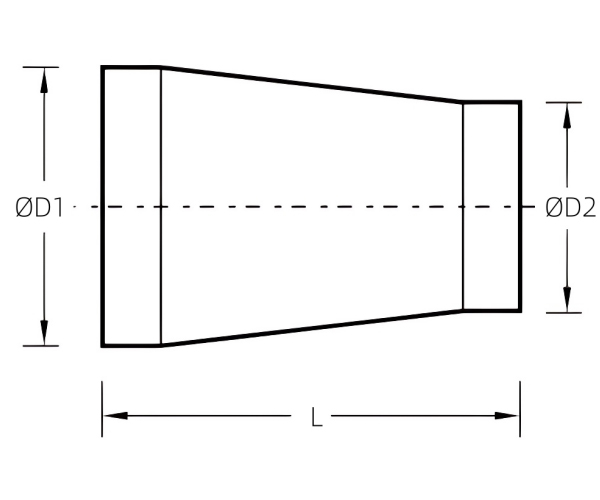

Nominalni promjer	Vanjski promjer	Dužina		Nominalni promjer	Vanjski promjer	Dužina
U	D1 × D2	L		U	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26,7 × 17.1	38.1		20 × 18	508,0 × 457.2	508.0
1 × 3/4	33,4 × 26,7	50.8		20 × 16	508,0 × 406.4
1 × 1/2	33,4 × 21,3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42,2 × 33.4	50.8		20 × 12	508,0 × 323.9
1 1/4 × 3/4	42,2 × 26,7			22 × 20	558,8 × 508.0	508.0
1 1/4 × 1/2	42,2 × 21,3			22 × 18	558,8 × 457.2
1 1/2 × 1 1/4	48,3 × 42,2	63.5		22 × 16	558,8 × 406.4
1 1/2 × 1	48,3 × 33.4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558.8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508.0
2 × 1 1/2	60,3 × 48.3	76.2		24 × 18	609,6 × 457.2
2 × 1 1/4	60,3 × 42.2			24 × 16	609,6 × 406.4
2 × 1	60,3 × 33,4			26 × 24	660,4 × 609.6	609.6
2 × 3/4	60,3 × 26,7			26 × 22	660,4 × 508.0
2 1/2 × 2	73,0 × 60.3	88.9		26 × 20	660,4 × 457.2
2 1/2 × 1 1/2	73,0 × 48.3			26 × 18	660,4 × 406.4
2 1/2 × 1 1/4	73,0 × 42,2			28 × 24	711,2 × 660.4	609.6
2 1/2 × 1	73,0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88,9 × 73.0	88.9		28 × 20	711,2 × 508.8
3 × 2	88,9 × 60.3			28 × 18	711,2 × 457.2
3 × 1 1/2	88,9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88,9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88,9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101,6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101,6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101,6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101,6 × 42,2			32 × 24	812.8 × 609.6
4 × 3 1/2	114,3 × 101,6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114,3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114,3 × 73.0			34 × 26	863,6 × 660.4
4 × 2	114,3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114,3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141,3 × 114,3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141,3 × 101,6			36 × 30	914.4 × 762.0
5 × 3	141,3 × 88,9			36 × 26	914.4 × 660.4
5 × 2 1/2	141,3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141,3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168,3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168,3 × 114,3			38 × 32	965.2 × 812.8
6 × 3 1/2	168,3 × 101,6			38 × 30	965.2 × 762.0
6 × 3	168,3 × 88,9			38 × 28	965.2 × 711.2
6 × 2 1/2	168,3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066,8 × 965,2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323,9 × 273.1	203.2		42 × 34	1066,8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066,8 × 812.8
12 × 6	323,9 × 168.3			42 × 30	1066,8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355,6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406,4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
