Visoko tlačni poklopci od nehrđajućeg čelika (krajnje kapice) za tlačnu posudu

Visoko tlačni poklopci od nehrđajućeg čelika (krajnje kapice) za tlačnu posudu

Priključci cijevi koji se koriste za zavarivanje na kraju cijevi na kraju cijevi za pokrivanje cijevi nazivaju se cijevi od nehrđajućeg čelika (krajnje poklopce). Obično je izrađen od materijala od nehrđajućeg čelika, koji je otporan na koroziju i visoke temperature.

Razvrstavanje poklopca cijevi od nehrđajućeg čelika:

1. Okrugle poklopci od nehrđajućeg čelika: Okrugli poklopci su najčešća vrsta kapica i široko se koriste u industrijskoj proizvodnji. Obično je njegovo dno zavareno na vrh spremnika. Uobičajena polja uključuju ukapljeni plin, spremnike za skladištenje, podzemno skladištenje itd.

2. Cijeve od nehrđajućeg čelika ovalne poklopce: Ovalne poklopce široko se koriste u hrani, lijeku i farmaceutskoj industriji i drugim prilikama s visokim higijenskim zahtjevima. Njegova je struktura slična onom okruglim kapama, ali s većim polumjerom.

3. Kapice utičnice od nehrđajućeg čelika: Kapice utičnice sastoje se od cilindričnog dijela i kvazi-sfernog dijela na dnu. Kapice utičnice prikladne su za primjene u uvjetima visokog tlaka i visoke temperature.

Upotreba cijevi od nehrđajućeg čelika (krajnje kapice):

1. Dobra prozračnost spremnika: kapice cijevi od nehrđajućeg čelika (krajnje kapice) Usvajaju tehnologiju zavarivanja, koja učinkovito može spriječiti istjecanje plina ili tekućine u spremniku i osigurati nepropusnost materijala u spremniku.

2. Može izdržati određeni unutarnji tlak: glava je lijevana visokokvalitetnim od nehrđajućeg čelika debelog zida i spojena je na spremnik zavarivanjem, što može podnijeti puno pritiska. Kad kontejner normalno radi, unutarnji će pritisak djelovati na glavu. Kapice od nehrđajućeg čelika (krajnji poklopci) moraju biti u mogućnosti izdržati visoki unutarnji pritisak kako bi se osigurao stabilan i siguran rad spremnika.

3. Može izdržati određeni vanjski tlak: obično spremnik nije neovisna jedinica i treba raditi u kombinaciji s drugim jedinicama. U ovom trenutku, osim što ima određeni unutarnji pritisak, neki spremnici također moraju biti u mogućnosti izdržati vanjski tlak kako bi se osigurala sigurnost cijelog sustava.

4. Uljepšajte izgled: Izgled cijevi od nehrđajućeg čelika (krajnji poklopci) može se dizajnirati po potrebi kako bi se uljepšala izgled spremnika i zadovoljio zahtjeve za krajolikom.

Sažetak:

Pokriveni cijevi od nehrđajućeg čelika naširoko se koriste u različitim cjevovodima, kao što su cjevovodi za opskrbu vodom, plinski cjevovodi, kemijski cjevovodi itd. Oni se mogu koristiti za brtvljenje luka cjevovoda kako bi se spriječilo da strane tvari uđu u cjevovod tijekom održavanja i čišćenja. Osim toga, poklopci cijevi od nehrđajućeg čelika mogu se koristiti za ispitivanje tlaka plina ili tekućine kako bi se osigurala integritet i sigurnost cjevovodnog sustava.

Prev:Analiza uobičajenih problema u proizvodnji krajnjih kapica od nehrđajuće cijevi
SLJEDEĆI:No next article

Uvod

Kapice za cijevi
Artikal	Poklopci cijevi od nehrđajućeg čelika
Standard	ASTM, ASME, DIN, GOST, JIS, ETC.
Materijal	Ugljični čelik, legirani čelik, nehrđajući čelik itd
Površinski	Pješčanik
Tip	Hladno formiranje
veličina	NP 1/2-24 ”
Vrijeme isporuke	U roku od 5-30 dana nakon primanja unaprijed plaćenog
Pakiranje	Drvena futrola, drvena paleta itd
Prijava	Cjevovodi za opskrbu vodom, plinski cjevovodi, cjevovodi za kemijsku industriju itd.

Čelična kapica 304/306

Jedinica: inč

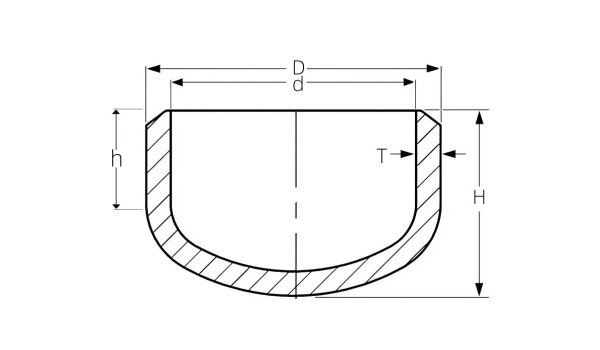

Kapica				Raspored 10s (s/10s)			Raspored 40s (S/40S ili STD)			Raspored 80 -ih (s/80s ili xh)
NP	D	H	h	d	T	Približno težina	d	T	Približno težina	d	T	Približno težina
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
