ASA utičnica prirubnica （SW prirubnica) Spriječite prodor cijevi

ASA utičnica prirubnica （SW prirubnica) Spriječite prodor cijevi

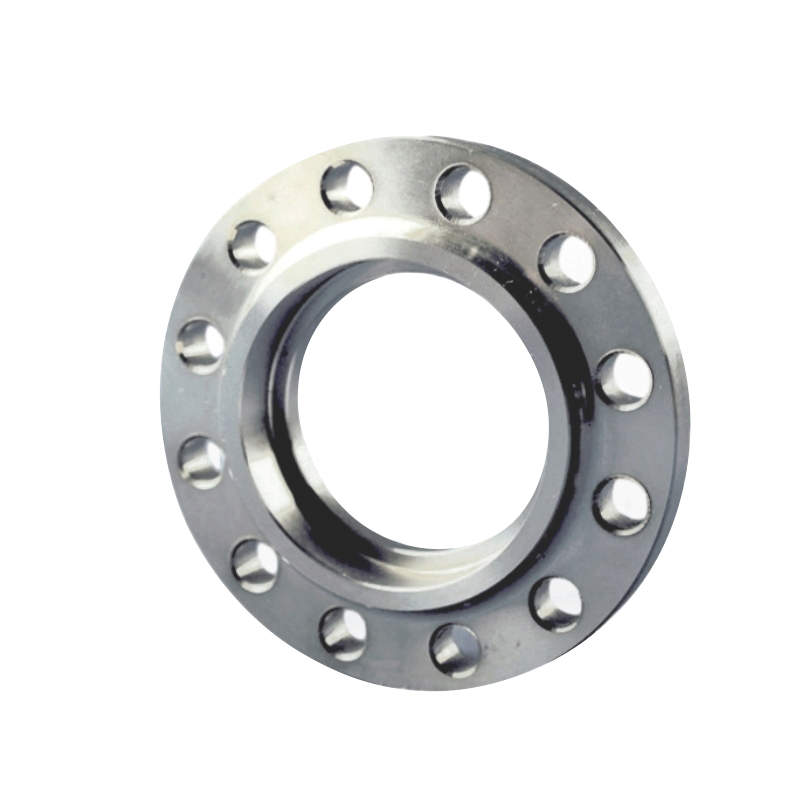

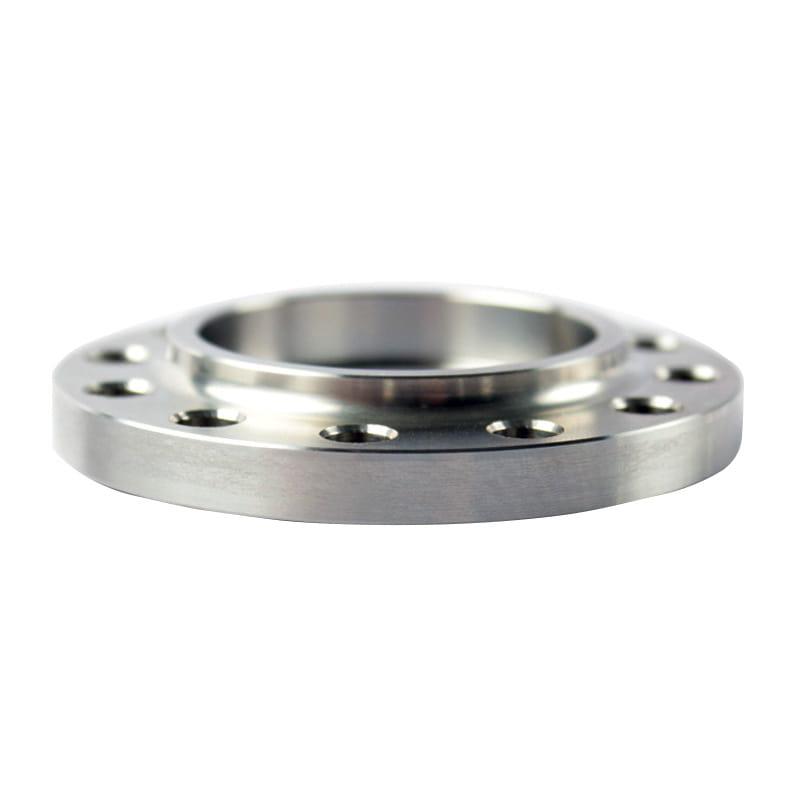

Prirubnice za zavarivanje utičnice imaju kraj nalik utičnici, gdje je cijev umetnuta i zavarena za siguran i izdržljiv spoj.

Ove utičnice prirubnice se spajaju na krajnju cijev s zavarivanjem fileta na ID -u glavčine utičnice, jer je cijev dizajniran tako da sjedi gotovo na zaleđu prirubnice. Jaz za širenje između kraja cijevi i pultskog lišća ostavlja dovoljno prostora da zavarivača podesi cijev unutar priključka.

Utični zavarivanja prirubnice najširi raspon primjene leži u cijevima malih dimenzija koje provode tekućine pri visokim pritiscima. Prirubnica zavarivanja utičnice ima nedostatak u tome što je prirubnica osjetljiva na koroziju pukotina. Korozivne otopine iz procesne tekućine mogu se akumulirati u praznini i pukotinama formiranim između vanjske površine cijevi i površine utičnice prirubnice, što može uzrokovati koroziju pukotine. Stoga se ne preporučuje korištenje prirubnice za zavarivanje utičnice u korozivnim aplikacijama.

Prev:No previous article
SLJEDEĆI:Prirubnica zavarivanja od nehrđajućeg čelika smanjuje rizik od curenja

Uvod

Standard	ANSI: ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673 BS: BS4504 、 BS4504 、 BS1560 、 BS10
Materijal	Nehrđajući čelik, dupleksni čelik itd
Površinski	Ulje otporno na hrđu, vruće galvaniziranje
Tip	CNC rezanje
veličina	ASA, ASME, ANSI, BS, EN, DIN, PN, JIS
Vrijeme isporuke	U roku od 5-30 dana nakon primanja unaprijed plaćenog
Pakiranje	Slučaj ili paleta od šperploče
Prijava	Nafta i plin, kemijska industrija, vodovod, grijanje, vodovodni sustavi, elektrana, industrija papira i celuloze, industrija prerade hrane, strukturna cijev, industrija proizvodnje i primjene opće namjene itd.

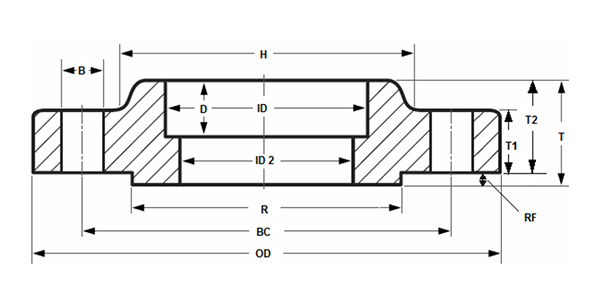

NPS	Osobna iskaznica	Osu	Krug za vijak (BC)	Podignuto lice (R)	Podignuto lice (RF)	H	D	Id 2	Podignuta debljina lica (t)	T1	Debljina ravne lica (T2)	Rupa za vijke (b)	Broj rupa za vijke
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1,5	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
